Objectifs des études de loadflow

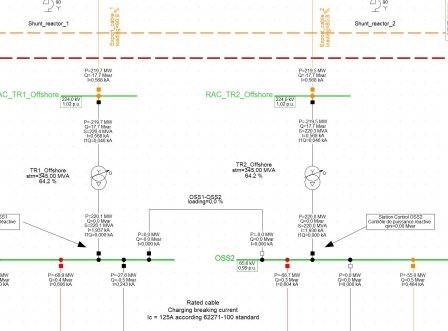

La réalisation d'étude d'écoulement de puissance en régime statique, donne une image du réseau lors du transit de puissance en injection ou soutirage. Cette étape cruciale en phase de conception signale les contraintes en termes de tension sur les tableaux et également les surcharges pouvant apparaître dans les liaisons. Différentes simulations sont réalisées pour plusieurs étapes d'avancement de la construction du réseau comme c'est le cas pour un parc éolien (Parc à l'arrêt, mise sous tension progressive, différentes vitesses de vent,...).

Au niveau des transformateurs de puissance, les simulations permettront également de définir les besoins en termes de prise de réglages ou régleur en charge.

Coté groupe de production, les points de fonctionnement des générateurs sont vérifiés afin de s'assurer que chaque groupe est en mesure de fournir aussi bien les puissances actives et réactives. Les différentes consignes (contrôle de V, contrôle de Q,...) sont étudiées.


Prestations réalisées

  • Modélisation du réseau selon les configurations de fonctionnement retenues,
  • Calcul des taux de charges des transformateurs,
  • Définition des prises de régleur,
  • Calcul des taux de charges des liaisons HT,
  • Etude des violations de tension / surcharge,
  • Définition de la puissance de raccordement,
  • Définition des caractéristiques assignées des appareillages,
  • Définition des points de fonctionnement des alternateurs et génératrices asynchrones,
  • Contrôle du taux de charge des convertisseurs statiques,
  • Simulation quasi-dynamique du réseau selon points 10 min relevés.
