Réalisation des mesures de résistivité
Les mesures de résitivité sont une étape préalable à la réalisation d'une étude de mise à la terre.

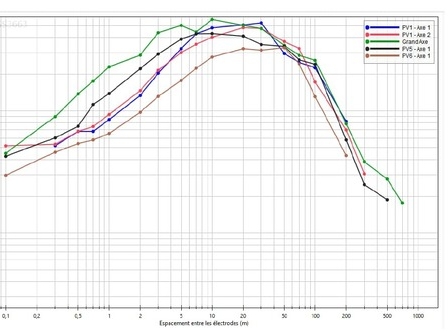

Celle-ci doit être réalisée à plusieurs endroits, sur plusieurs axes, afin de fiabiliser les résultats obtenus. La tracé des courbes sur un même axe permet de donner une tendance du modèle du sol.
Objectifs
La mesure de résistivité a pour objectif de déterminer le modèle électrique du sol.
La modélisation multi-couche sera ainsi utilisée dans un logiciel d'étude de prise de terre afin de déterminer les tensions de contact, tensions de pas, élévation du potentiel du sol lors de la circulation d'un défaut terre.
Mise en oeuvre
La mesure de résistivité est réalisée selon la méthode de Wenner principalement et par un générateur de préférence quasi-DC afin de s'affranchir des couplages par des lignes ou câble environnants.
