Contexte
L'étude de mise à la terre peut être réalisée selon deux approches:
- Protection des personnes et des biens pour les défauts d'isolement 50Hz
- Protection des personnes et des biens pour les défauts impulsionnels tels que foudre
Nous traitons exclusivement l'approche protection des personnes et des biens pour les défauts 50Hz (ou 60Hz).
Cette étude permet de s'assurer que tout risque est écarté pour un opérateur se situant dans un poste HT-A ou HT-B lors de la venur d'une défaut d'isolement interne mais également lors d'une montée de potentiel de sa grille de terre pour un défaut extérieur (transfert de potentiel entre deux grilles de terre).
Modélisation et simulations

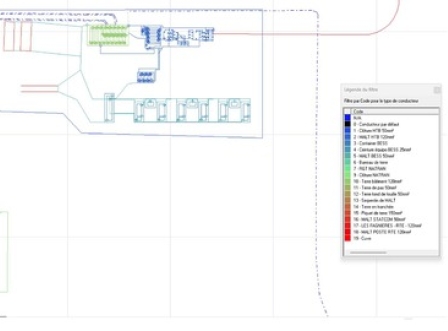

A l'aide d'un schéma d'implantation, nous définissons dans un premier temps, le système de MALT autour des parties conductrices et accessibles au toucher.
Cette modélisation est réalisée sous CDEGS - HIFREQ via sous outil SESCAD. Le modèle est de type 3D, aux dimensions réelles.

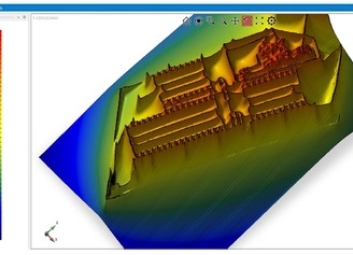

A partir du modèle du sol et de la modélisation 3D, nous pouvons ainsi calculer diverses valeurs telles que:
- Potentiel du sol
- Tensions de contact à portée de mains
- Tensions de pas
- Distribution de courant dans le réseau de terre et calcul de la tenue thermique
